AMP5 製品パラメータ:
パワー: 0.37KW、馬力: 0.5HP、トルク: 4.7N.m、フリースピード: 1200RPM、ガス消費量: 395L/min、重量: 5.2-5.7KG (さまざまな設置方法、さまざまな重量)、4 つの設置方法が利用可能です: 基本、垂直、水平、フランジ、オプションの手動制御バルブ、ブレーキ、減速機、コントローラー。
標準機能:
安全性と防爆性を確保するための動力源として圧縮空気を使用するこの製品は、防爆証明書を取得しており、国家安全基準を満たしています。高トルク、低ガス消費量、過負荷による燃焼がなく、速度無段階調整、コントロールバルブ切り替えにより始動、調整、停止、瞬時に方向を逆転できます。モーターは全体が密閉されるように設計されており、粉塵、湿気、過酷な環境でも使用できます。化学工業、半導体、結晶、石油化学、生化学技術、塗料工場、自動機械などの業界で広く使用されています。
作業環境:
流体:圧縮空気
使用圧力: 5Kg/cm 2 (70psi)
最大使用圧力: 6Kg/cm 2 (85psi)
周囲温度:-10℃~70℃(凍結しない状態でのみ使用可能)
潤滑油:IS0VG32等。 (オイルミストで毎分2〜3滴のオイル追加が必要です)。
連続使用:可(無負荷での連続使用はできません)。
推奨速度: (0.3~1) x 最大出力速度。
詳細なパラメータ
モデル | ギア比 | 最大出力 | 失速トルク | 重量(KG) | |||||||||
力 | トルク | 定格速度 | 空気消費量 | 基本 | 垂直 | 水平 | |||||||
HP | KW | N.m | Ibf。フィート | R.P.ミン | L/分 | CFM | N.m | Ibf。フィート | KG | KG | KG | ||
AMP5 | 0.5 | 0.37 | 4.7 | 3.5 | 750 | 395 | 13.9 | 6.5 | 5.5 | 5.2 | 5.5 | 5.7 | |
G1/3 | 13.3 | 9.8 | 250 | 17.8 | 13.1 | 」 | 11.9 | 12.1 | |||||
G1/5 | 22 | 16.2 | 150 | 29.6 | 21.8 | ||||||||
G1/10 | 43.5 | 32.1 | 75 | 59 | 43.5 | ||||||||
G1/15 | 64.3 | 47.5 | 50 | 86.7 | 64 | 」 | 14.5 | 14.8 | |||||
G1/20 | 87.2 | 64.4 | 37.5 | 119.5 | 88.2 | ||||||||
G1/30 | 129.5 | 95.6 | 25 | 178.9 | 132 | ||||||||
G1/40 | 171 | 126.2 | 18.5 | 236.1 | 174.2 | ||||||||
G1/50 | 213.5 | 157.6 | 15 | 296.8 | 219 | ||||||||
G1/60 | 256.2 | 189.1 | 12.5 | 358.8 | 264.8 | ||||||||
G1/80 | 338.1 | 249.5 | 9 | 524.2 | 386.9 |

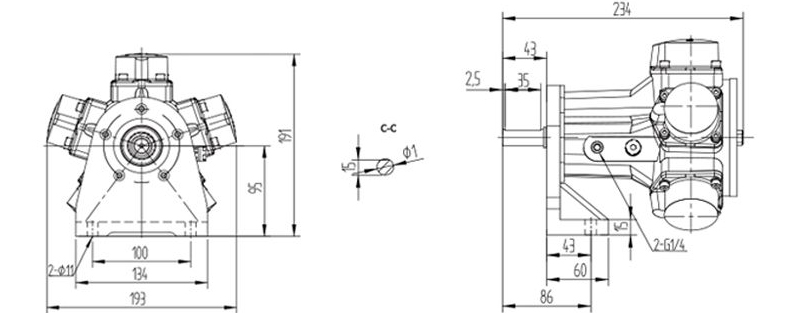

概略平面図:
![]() | ![]() |
AMP5-T(ベーシックタイプ) | AMP5-F(縦型) |
![]() | ![]() |
AMP5-L(横型) | AMP5-IEC(フランジタイプ) |
製品の内訳図:
いいえ。 | 名前 | 量 | いいえ。 | 名前 | 量 | いいえ。 | 名前 | 量 |
1 | ハウジング | 1 | 12 | ガスケット | 5 | 23 | Oリング | 1 |
2 | 分配弁 | 1 | 13 | ボディガスケット | 2 | 24 | モーターカバー | 1 |
3 | ドライブエンドベアリング | 1 | 14 | Oリング | 2 | 25 | 丸フランジ | 1 |
4 | スピンドル | 1 | 15 | ローラーベアリング | 1 | 26 | ベントネジ | 1 |
5 | ハーフシール | 1 | 16 | クランクシャフトネジ | 1 | 27 | 角フランジ | 2 |
6 | ホールカードスプリング | 1 | 17 | シリンダーライナー | 5 | 28 | 横板 | 1 |
7 | ドライブエンドベアリング | 1 | 18 | Oリング | 5 | 29 | マフラー | 1 |
8 | サークリップ | 1 | 19 | シリンダーヘッド | 5 | 30 | 気管プラグ | 1 |
9 | ピストン | 5 | 20 | Oリング | 5 | 31 | プラグ | 2 |
10 | コネクティングロッド | 5 | 21 | スプリングワッシャー | 20 | |||
11 | ストップピン | 5 | 22 | ソケットヘッドスクリュー | 20 |
