I.はじめに

a.フック：圧縮空気の力

産業用自動化と特殊な機械の世界では、強力なエンジンのro音または電気モーターのハムが中心になります。しかし、静かに効率的に、別の力が何十年もの間演奏されており、従来の電源が不足しているユニークな利点、つまり圧縮空気の力を提供します。この目に見えない、しかし強力なミディアムは、空気圧モーターとして知られるクラスのデバイスを駆動し、無数のアプリケーションで名も込められていないヒーローとして機能します。

B.何ですか正の変位空気圧モーター？

A 正の変位空気圧モーター 圧縮空気のエネルギーを機械的回転運動に変換する機械装置です。ブレード上の空気の動的な流れに依存するタービンスタイルのエアモーターとは異なり、正の変位モーターは体積原理で動作します。固定容量の圧縮空気を閉じ込め、膨張させてから排出し、結果の圧力差を使用して連続回転運動を作成します。この根本的な違いは、特に要求の厳しい環境において、明確な特性と利点を与えます。

C.簡単な歴史と進化

電力に圧縮空気を使用するという概念は、何世紀も前の採掘とトンネルの早期用途があります。電気モーターからの火花が重大なリスクをもたらした危険な条件でより安全で堅牢な電源の必要性によって推進される、19世紀に実用的な空気圧モーターの開発は牽引力を獲得しました。時間が経つにつれて、デザインは、シンプルなピストン駆動型メカニズムから、より洗練されたベインモーターとギアモーターに進化し、それぞれが産業および特殊なアプリケーションの拡大に適した特定のパフォーマンスプロファイルを提供します。

D.重要性と一般的なアプリケーションの概要

正の変位空気圧モーターは、安全性、耐久性、および正確な制御が最も重要な産業では不可欠です。それらは一般に、製造業でハンドツールの動力を発見し、材料の取り扱いのホイスト、化学プラントのミキサー、および医療および食品加工施設の特殊な機器です。爆発的な雰囲気における彼らの固有の安全性と、ダメージなしで失速する能力は、多くの挑戦的な運用設定で好ましい選択となります。

E.記事の範囲と読者が学ぶこと

この記事では、肯定的な変位空気圧モーターを支配する基本原則を掘り下げ、さまざまなタイプを調査し、重要な利点と制限を強調し、多様なアプリケーションを詳述します。また、この重要なテクノロジーの将来の傾向を見て、必須の選択基準とメンテナンス慣行も取り上げます。

ii。空気圧運動操作の基礎

A.エネルギー源としての圧縮空気

モーターに関連する圧縮空気の特性： 圧縮空気は作動流体として機能し、運動エネルギーに変換されるポテンシャルエネルギーを保存します。モーター動作の重要な特性には、その圧縮率（エネルギー貯蔵の可能性）、拡張能力（モーターの駆動）、および粘度が比較的低い（流れの促進）が含まれます。
空気圧と流れの役割： 空気圧モーターの性能は、供給された空気圧と流量に直接依存します。圧力はモーターを駆動するために利用可能な力を決定しますが、流量（単位時間あたりの空気の量）がモーターの速度を決定します。圧力が高いほどトルクが高くなり、流れが高いほど高速につながります。

B.肯定的な変位原理が説明した

固定容積の空気がどのように閉じ込められ、拡大されるか： 肯定的な変位の中核は、モーターの設計にあり、密閉室を作成します。圧縮された空気がこれらのチャンバーに入り、可動要素（ベーンやピストンなど）を押します。要素が移動すると、チャンバーの容積が増加し、空気がエネルギーを拡張して伝達することができます。空気が作業を行ったら、疲れ果て、サイクルが繰り返されます。この「正の変位」により、特定の量の空気が各サイクルで利用され、予測可能な制御された動きが提供されます。
他のモータータイプとの比較（例：タービン - 簡単に）： 空気の連続流を使用してローターを回転させる空気圧タービン（風車に類似）とは異なり、正の変位モーターは、可動部品に作用する離散容積の空気に依存しています。これにより、一般に、類似のサイズのタービンと比較して、より低い速度でより効率的になり、より高い開始トルクが可能になります。

C.キーコンポーネント（一般）

特定のデザインはさまざまですが、ほとんどの正の変位空気圧モーターは共通の必須コンポーネントを共有しています。

ローター/シャフト： 膨張した空気から線形力を回転運動に変換する中央回転成分は、出力に電力を供給します。
ハウジング： すべての内部コンポーネントを囲み、構造的完全性を提供し、圧縮空気を含む外側のケーシング。
インレット/排気ポート： 圧縮された空気がモーターに入り、使用済み空気が排出される開口部。
シーリング要素： Oリング、ガスケット、およびチャンバー間の空気の漏れを防ぎ、効率的な動作を確保する正確な機械加工などのコンポーネント。

iii。ポジティブ変位空気圧モーターの種類

正の変位空気圧モーターは、いくつかの構成があり、それぞれが独自の動作特性に基づいて異なるアプリケーションに適しています。

A.ベインモーターズ

説明と構造： ベーンモーターは、より大きな円筒形のハウジング内に偏心に取り付けられた円筒形のローターで構成されています。長方形の羽根は、ローターの放射状スロットに取り付けられています。
彼らがどのように機能するか： 圧縮された空気がモーターに入ると、羽根に押し付けられ、遠心力のためにハウジング壁に向かって外側に向かって強制します。その後、空気は、ローター、羽根、およびハウジングの間に形成された三日月形のチャンバー内で膨張し、ローターを回します。ローターが回転すると、羽根はスロットに戻り、使用済みの空気が使い果たされます。
利点： Vane Motorsはコンパクトで、優れた開始トルクを提供し、空気の流れ方向を変更することで簡単に可逆的になり、比較的高速で動作できます。
短所： それらは摩擦のために羽根やハウジングに摩耗しやすく、シールが劣化し、効率が低下すると空気の漏れが発生する可能性があります。
一般的なアプリケーション： グラインダー、ドリル、ドライバー、インパクトレンチなどの手動ツールで広く使用されており、コンパクトなサイズとパワーと重量の比率が高くなっています。

B.ピストンモーターズ

ピストンモーターは一般により堅牢であり、より低い速度でより高いトルクを提供します。

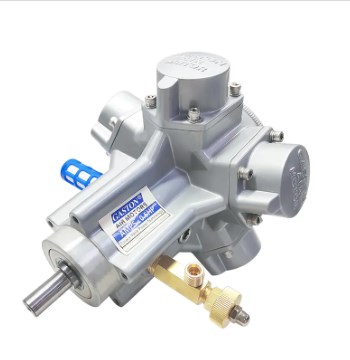

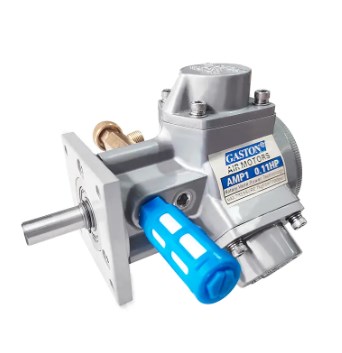

ラジアルピストンモーターズ：
1. 説明と構造： これらのモーターは、中央のクランクシャフトの周りに放射状に配置された複数のピストン（通常3〜6以上）を備えています。
2. 彼らがどのように機能するか： 圧縮空気は各ピストンに連続的に向けられ、それを外側に強制します。この線形運動は、内燃焼エンジンと同様に、クランクシャフトによって回転運動に変換されます。
3. 利点： ラジアルピストンモーターは、高トルク出力、優れた低速性能、堅牢な構造で知られています。それらは非常に耐久性があり、重い負荷を処理できます。
4. 短所： それらは、特定の出力に対してベーンモーターよりも大きくて重い傾向があり、一般に設計がより複雑です。
5. 一般的なアプリケーション： ホイスト、ウインチ、ミキサー、大規模な工業機械などの低速で高速で高速で制御する必要があるアプリケーションに最適です。
軸ピストンモーター（空気圧ではあまり一般的ではありません）：
1. 簡単な説明： 油圧システムではより一般的ですが、空気圧モーターの軸ピストン設計は存在しますが、あまり一般的ではありません。それらは通常、ドライブシャフトに平行に配置されたピストンを含み、スワッシュプレートまたはぐらつきプレートに作用して回転動きを生成します。

C.ギアモーター

説明と構造： 空気圧ギアモーターは、通常、住宅内に囲まれた2つのメッシュギア（外部または内部）で構成されています。
彼らがどのように機能するか： 圧縮空気がモーターに入り、ギア歯とハウジングの間のポケットに閉じ込められます。ギアが回転すると、空気が運ばれ、排気ポートから放出されます。これらのポケットに出入りする空気の連続的な流れは、回転力を作成します。
利点： ギアモーターはデザインがシンプルで、非常に堅牢で、一般的に高速アプリケーションに適しています。いくつかの条件では、ベーンモーターよりも着用傾向がありません。
短所： 通常、VaneまたはPiston Motorsと比較してより低い開始トルクを提供し、非常に低い速度では効率が低下する可能性があります。
一般的なアプリケーション： コンベアドライブ、小さなポンプ、いくつかの混合装置など、一貫した速度と中程度のトルクを必要とするアプリケーションで使用されます。

D.ダイアフラムモーター（ロータリーとしてはあまり一般的ではなく、直線的な作動の場合はもっと）

主に線形作動に使用されていますが（バルブやポンプなど）、いくつかの回転ダイアフラムモーターが存在します。彼らは、柔軟な横隔膜のたわみを使用して、線形運動を回転運動に変換するメカニズムを駆動します。これらは主要な回転電源としてはあまり一般的ではありませんが、正の変位原理を例示しています。

IV。重要な特性と利点

正の変位空気圧モーターは、特定の産業の文脈で好ましい選択とするいくつかの説得力のある利点を提供します。

A.危険な環境での安全

非吸収操作： 電気モーターとは異なり、空気圧モーターは電気を使用せず、したがって、動作中に火花を生成しません。これは、可燃性ガス、蒸気、またはほこりを含む環境での重要な安全機能です。
爆発的な性質： それらの固有のデザインにより、爆発的な雰囲気（Atexゾーンまたは同等物として分類される）で使用するのが本質的に安全になり、点火のリスクが大幅に減少します。

B.高電力と重量の比率

空気圧モーターは、サイズと重量に比べて実質的な電力をもたらすことができ、スペースと重量が重要な考慮事項であるポータブルツールやアプリケーションに最適です。

C.瞬時の開始、停止、および逆転

空気供給を制御するだけで、ほぼ瞬時に方向を開始、停止、逆転させることができます。この迅速な応答は、迅速かつ正確な動きを必要とするアプリケーションにとって重要です。

D.可変速度とトルク制御

空気供給の単純なスロットリング： 空気圧モーターの速度とトルクは、入ってくる空気圧と流れを調節することで簡単に制御できます。これは、シンプルなバルブで実現でき、柔軟で直感的な操作を提供します。

E.過負荷保護（損傷なしの失速）

重要な利点は、損傷を維持することなく過負荷条件下で失速する能力です。負荷がモーターのトルク容量を超えると、単に停止します。過負荷が削除されると、過熱して燃え尽きる可能性のある電気モーターとは異なり、リセットや修理を必要とせずに操作を再開できます。

F.耐久性と堅牢性

過酷な環境に対する耐性（ほこり、熱、湿度）： 空気圧モーターは本質的に堅牢であり、高温、ほこりっぽい環境、高湿度など、電気モーターを妥協する可能性のある高湿度など、厳しい動作条件に耐えることができます。

G.クール操作（空気拡張がモーターを冷却する）

圧縮空気がモーター内で膨張すると、冷却効果が発生します。これは、空気圧モーターが一般に電気モーターよりも冷たく動作し、特に継続的な動作で寿命を過熱して延長するリスクを減らすことを意味します。

V.短所と制限

多くの利点にもかかわらず、肯定的な変位空気圧モーターには、考慮しなければならない特定の制限があります。

A.エネルギー効率

電気モーターと比較して効率が低い： 一般的に、空気圧モーターは、電気の対応物よりもエネルギー効率が低くなります。空気自体を圧縮するプロセスは、かなりの量のエネルギーを消費し、モーターの動作には固有の損失があります。
高圧縮空気消費量： 電力を供給するには、これらのモーターには、圧縮空気を継続的かつ実質的に供給する必要があります。これは、生成と維持に費用がかかる場合があります。

B.ノイズレベル

空気圧モーターは、主に圧縮空気の急速な排気のために、動作中に非常にうるさいことがあります。サイレンサーとマフラーは、特に屋内環境でこの問題を軽減するためにしばしば必要です。

C.大気質の要件

ろ過された潤滑された空気の必要性： 最適な性能と寿命のために、空気圧モーターは清潔で乾燥した、しばしば潤滑された圧縮空気が必要です。水分、汚れ、油などの汚染物質は、摩耗、腐食、閉塞を引き起こす可能性があります。
汚染物質の影響： 空気の質が低いと、メンテナンスの増加、効率の低下、運動成分の早期故障につながります。

D.排気エア管理

騒音とオイルミストの可能性： 疲れ果てた空気は大声で、空気の供給が潤滑されている場合、環境にオイルミストを放出する可能性があり、換気や収集システムが必要になる場合があります。

E.圧縮空気インフラストラクチャのコスト

空気圧システムを実装するには、空気コンプレッサー、乾燥機、フィルター、レギュレーター、および流通配管に投資する必要があります。

vi。正の変位空気圧モーターの応用

肯定的な変位空気圧モーターによって提供される安全性、電力、および制御のユニークな組み合わせは、幅広い産業やアプリケーションにわたってそれらを不可欠にします。

A.産業用ツール

それらは多くのワークショップや組み立てラインの主演であり、電力を供給しています。

グラインダー： 材料の除去と仕上げのため。
ドリル： 正確な穴の退屈のために。
インパクトレンチ： 高トルクの固定と緩みの場合。
ドライバー： 制御されたトルクを必要とするアセンブリタスク用。

B.マテリアルハンドリング

それらの堅牢な性質と重い負荷を処理する能力は、それらを次のようにします。

ホイスト： 重いオブジェクトを安全に持ち上げて下げるため。
ウィンチ： 負荷を引っ張って配置するため。
コンベヤー： 材料輸送システムの駆動用。

C.混合と動揺

非浸漬特性は、可燃性材料を備えた環境では重要です。

ペイントミキサー： 点火リスクなしで均一な一貫性を確保します。
化学アジテーター： 腐食性または揮発性物質を安全に攪拌します。

D.食品および飲料産業

ウォッシュダウンに耐え、不妊状態で動作する能力は非常に高く評価されています。

ウォッシュダウン機能： 水と洗浄剤に抵抗するように設計されたモーター。
滅菌環境： 衛生が最重要である場合、処理と包装で使用されます。

E.鉱業と建設

それらの耐久性と過酷な条件に対する抵抗は不可欠です。

過酷な条件での堅牢性： ほこりっぽい、濡れた、頑丈な環境で確実に動作します。

F.医療および医薬品

非磁性特性と安全性は、機密のアプリケーションにとって重要です。

殺菌： 医療機器で使用するために滅菌することができます。
非磁性特性： MRIマシンやその他の敏感な電子機器の近くで使用するのに安全です。

G.自動車産業

組立ラインから修理店まで、信頼できる電力と制御を必要とするさまざまなタスクに使用されます。

vii。空気圧モーターの選択基準

適切な空気圧モーターを選択するには、いくつかの重要な要因を評価して、特定のアプリケーションの最適なパフォーマンスと寿命を確保します。

基準	説明
電力とトルクの要件	アプリケーションに必要な出力とトルクを決定します。これにより、モーターのサイズとタイプが決定されます（たとえば、高速のベーン、より高いトルクのピストン）。
速度範囲	必要な動作速度と、可変速度制御が必要かどうかを検討してください。
空気消費	モーターの空気消費率（CFMまたはL/MIN）を評価して、利用可能な圧縮空気供給容量と一致するようにします。消費量が多いと、運用コストが増加する可能性があります。
動作圧力	モーターの定格動作圧力を利用可能なシステム圧力に合わせます。
サイズと重量の制約	特にポータブルツールまたはスペースが制約した設置のための物理的寸法とモーターの重量を説明します。
環境条件	温度、湿度、ほこり、危険物の存在などの要因について動作環境を評価し、これらの条件に耐えるように設計されたモーターを選択します。
可逆性のニーズ	アプリケーションが時計回りと反時計回りの両方の方向で動作するようにモーターを必要とするかどうかを判断します。ほとんどのベーンモーターとピストンモーターは簡単に可逆的です。
メンテナンスと保守性	メンテナンスの容易さ、スペアパーツの可用性、およびモーターの予想される寿命を考慮してください。

viii。メンテナンスとトラブルシューティング

適切なメンテナンスは、正の変位空気圧モーターの長期的な信頼性と効率を確保するために重要です。

A.通常の潤滑

ほとんどの空気圧モーターは、多くの場合、圧縮空気に細い油の霧を加えるインライン潤滑剤を介して潤滑を必要とします。潤滑剤の定期的なチェックと補充が不可欠です。

B.空気ろ過と規制

圧縮された空気供給が適切にろ過され、汚染物質（汚れ、錆、水分）を除去し、正しい動作圧力に抑制されていることを確認してください。フィルターは定期的にクリーニングまたは交換する必要があります。

C.摩耗と裂け目の検査

ベーン、ピストン、ベアリング、シールなどのコンポーネントの摩耗の兆候について、モーターに定期的に検査します。さらなる損傷を防ぐために、迅速に問題に対処します。

D.一般的な問題と解決策

権力の喪失： 空気圧/流れが不十分で、内部コンポーネントの摩耗（羽根、シールなど）、または詰まったエアフィルターが原因である可能性があります。
過度の空気消費： 多くの場合、摩耗したシールまたは損傷した成分による内部空気漏れを示します。
過熱： まれですが、モーターが連続的に過負荷になっている場合、または潤滑が不十分な場合は発生する可能性があります。
ノイズ： 摩耗したベアリング、不整合されたコンポーネント、または単により効果的なマフラーの必要性を示している場合があります。

ix。将来の傾向と結論

A.効率と材料の進歩

進行中の研究では、高度な設計、より良いシーリング技術、および新しい低摩擦材料の使用を通じて、空気圧モーターのエネルギー効率の改善に焦点を当てています。これは、圧縮された空気の消費を削減し、より幅広い用途で電気モーターとより競争力のあるものにすることを目的としています。

B.制御システムとの統合

最新の空気圧モーターは、比例バルブやセンサーを含む洗練された制御システムとますます統合されており、より正確な速度、トルク、および位置制御を可能にします。これにより、自動化されたプロセスでの汎用性が向上します。

C.ニッチアプリケーションにおける継続的な関連性

電気ドライブの上昇にもかかわらず、ポジティブ変位空気圧モーターは、厳しい安全性、堅牢性、および過酷または危険な環境で動作する能力が並行していないままであるニッチアプリケーションで重要な場所を保持し続けます。

D.主要な利点とその永続的な価値の概要

要約すると、ポジティブ変位空気圧モーターは、安全性、電力密度、即時制御、耐久性のユニークなブレンドを提供します。火花なしで動作し、過酷な状態に耐え、損傷を与えないことを失速させる能力は、製造や建設から医療と食品加工に至るまで、産業で不可欠なツールを不可欠なツールにします。

E.現代産業における空気圧モーターの役割に関する最終的な考え

おそらく電気モーターほど普遍的に見えるわけではありませんが、ポジティブ変位空気圧モーターは、工学の創意工夫の証です。彼らは、重要なタスクのための信頼性が高く、強力で安全なソリューションであり続け、圧縮空気のシンプルで効果的な力が現代の産業能力の礎石であることを証明しています。技術が進むにつれて、これらのモーターは進化し続け、さらに効率的で統合され、多様で要求の厳しい産業景観における永続的な役割を確保します。
